 950MHz至2150MHz工作带宽，可传输全部卫星L-Band的模拟或数字信号 |
| TG型光发射机，内置高线性AGC放大 |
| 完善的激光器APC，ATC控制电路，保证了激光器的长寿命和高可靠工作 |
| 光发射机可向LNB提供13VDC或18VDC |
| 抗电磁，射频，雷电干扰能力强 |
| 整机的工作参数由微处理器控制，适用于高指标要求的工程级应用 |
| 所有元器件包括接插件，使用国际著名厂商的产品，质量可靠 |
| 采用铝材料外壳设计，美观大方，重量轻 |
| 开关电源设计，电压范围宽，电源系统长久可靠工作 |

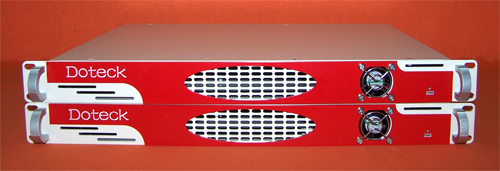

| 19英寸1U标准机架，展示了当今市场卫星L-Band光纤链路产品精华 |
| 卫星L-Band光纤楼宇分配系统 |
| 远洋轮船卫星光纤分配系统 |
| 卫星L-Band上/下行光纤链路 |

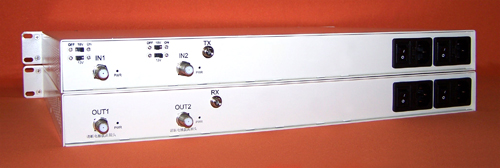

| Doteck多铁克LB2系L波段卫星光端机，是一组工作于950-2150MHz，可将卫星天线高频头LNB接收的全部L-Band模拟或数字卫星信号，转换成光信号，支持将2路L波段卫星信号通过光复用，经一根光纤实现全透明，高质量、长距离的传输。可用于卫星楼宇光纤分配，卫星L-Band上/下行链路，安装使用灵活方便。 |
频率范围 |
950~2150MHz |
输入电平 |
-45~-20dBm |
输出电平 |
-30~-25dBm |
带内平坦度 |
±1.0dB(950~2150MHz) |
通道 |
2 |
输入阻抗 |
75Ω |
射频反射损耗 |
≥10dB |
射频连接器 |
F型英制 |
互调 |
≤-40dBc |
噪声指数 |
42dB |
链路增益 |
0-10dB |
尺寸(高×宽×深，mm毫米) |
44×433×346(mm) |
电源 |
130-260VAC，50/60Hz |
功耗 |
<10W |
工作温度 |
0-50摄氏度 |
工作相对湿度 |
0-95%不结露 |
LED状态指示灯 |
电源，光链路状态 |
| 光纤模式 |
单模，或多模 |
| 光纤数量 |
1根，或2根 |
| 波长 |
1310nm，或1550nm |
| 光纤接口 |
FC/APC |
单模传输距离 |
0-20公里，或0–60公里 |
多模传输距离 |
0-2公里 |
| |
